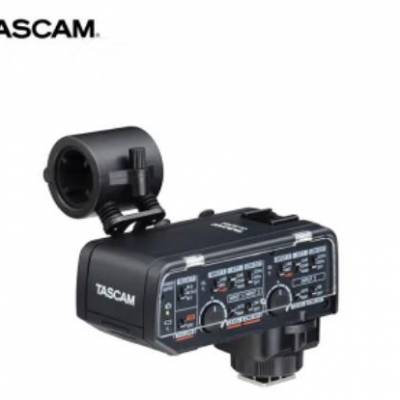

麦克风适配器
CA-XLR2d
规格
规格内容
采样频率 48k / 96k Hz
量化比特率 16 / 24 bit
* Fs&Bitrate与所连接的相机的设置同步
通道数 2 channels
MIC 输入(平衡)
INPUT 1/2插孔
连接器 XLR-3-31 等效 (1:GND, 2:HOT, 3:COLD) 6.3mm(1/4") 标准 TRS 插孔输入(Tip:HOT, Ring:COLD, Sleeve:GND)
* 仅XLR支持幻象电源
MIC IN 输入开关设置为"MIC"
输入阻抗 2kΩ或以上
输入电平 +6dBu (ATT设置"46dB") * 1
最小输入电平 -60dBu (ATT设置"0dB") * 1
增益范围 66dB
LINE IN 输入开关设置为"LINE"
输入阻抗 10kΩ或以上
输入电平 +24dBu * 1
最小输入电平 +4dBu * 1
增益范围 66dB
MIC 输入(不平衡)
INPUT 3插孔
连接器 3.5mm(1/8") 立体声迷你插孔
* 支持外接电源
输入阻抗 2kΩ或以上
输入电平 +6dBV (ATT设置"46dB") * 1
最小输入电平 -60dBV (ATT设置"0dB") * 1
增益范围 66dB
外接电源 2.7V
PHONE / CAMERA 输出(不平衡)
OUTPUT端子
连接器 3.5mm(1/8") 立体声迷你插孔
输出电平 0.29Vrms (固定、输出设置为"相机")
0.5Vrms (输出音量、输出为 "耳机")
耳机工作阻抗 16～250Ω
电源 2 节AA 电池 (碱性、镍氢或锂离子)
通过兼容的相机附件靴提供
功率消耗 2.0W ()
尺寸 88.2(W) × 119.1(H) × 110.0(D)mm (不包含凸起部分)
重量
CA-XLR2d-C 341g (已安装麦克风支架, 未安装电池座)
CA-XLR2d-F 331g (已安装麦克风支架, 未安装电池座)
CA-XLR2d-AN 357g (不含电池，已安装麦克风支架，已安装电池座)
工作温度范围 0～40°C (32～104°F)
付属品
CA-XLR2d-C 麦克风支架(已安装在主机上), 电池座, 3.5mm(1/8") 立体声迷你线, 快速指南 (含***卡), CA-AK1-C 附件靴安装适配器 (带连接器盖/已安装在主机上), CA-AK1-AN 冷靴安装适配器
CA-XLR2d-F 麦克风支架(已安装在主机上), 电池座, 3.5mm(1/8") 立体声迷你线, 快速指南 (含***卡), CA-AK1-F 附件靴安装适配器 (带连接器盖/已安装在主机上), CA-AK1-AN 冷靴安装适配器
CA-XLR2d-AN 麦克风支架 (已安装在主机上), 电池座， 3.5mm(1/8")立体声迷你线, 快速指南（含***卡），CA-AK1-AN 冷靴安装适配器(已安装在主机上)
* 1 0dBu=0.775Vrms
* 2 0dBV=1Vrms
音频性能
频率响应
20Hz～20kHz +0.5dB/-1.0dB (to digital input,Fs=48kHz)
20Hz～40kHz +0.5dB/-1.0dB (to digital input,Fs=96kHz)
Mic amp EIN (等效输入噪音) -120dBu或以下(150Ω終端、GAIN、A-weight)
动态范围 95dB或以上 (22kHzLPF+A-Weight)
电池运行时间 (连续操作)
一般设置: 输入音量居中, ATT 设置为"0dB", LEVEL 设置为"MAN", LIMITER 设置为"OFF"
注意：使用幻象电源时，根据所使用的麦克风不同，运行时间可能会缩短
使用碱性电池 (EVOLTA)
使用条件 操作时间
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载2mA) 约4小时
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载5mA) 约3小时
通过 INPUT 1&2 插孔输入 (动圈式麦克风)
未使用幻象电源 约6.5小时
通过INPUT 1 插孔输入 (TASCAM TM-200SG)
使用幻象电源 约4小时
使用碱性电池 (eneloop)
使用条件 操作时间
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载2mA) 约5小时
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载5mA) 约4小时
通过 INPUT 1&2 插孔输入 (动圈式麦克风)
未使用幻象电源 约7小时
通过INPUT 1 插孔输入 (TASCAM TM-200SG)
使用幻象电源 约5小时
使用碱性电池 (Energizer ULTIMATE LITHIUM)
使用条件 操作时间
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载2mA) 约10小时
通过INPUT 1 插孔输入 (电容式麦克风)
使用幻象电源 (负载5mA) 约8小时
通过 INPUT 1&2 插孔输入 (动圈式麦克风)
未使用幻象电源 约14.5小时
通过INPUT 1 插孔输入 (TASCAM TM-200SG)
使用幻象电源 约10小时
